Systèmes de fixation dome solar

Dome Solar est un acteur de référence dans le domaine des systèmes de fixation pour panneaux photovoltaïques en toiture. Spécialisée dans la conception, le développement et la fabrication de solutions innovantes, l’entreprise propose des structures adaptées à tous types de toitures : bac acier, panneaux sandwich, toitures-terrasses, tuiles ou encore membranes bitumineuses.

Depuis sa création, Dome Solar s’appuie sur une expertise technique reconnue et une approche orientée vers la performance et la durabilité. Grâce à une maîtrise complète de la chaîne de valeur – de la R&D à la fabrication en passant par les calculs de structure – l’entreprise garantit des solutions fiables, certifiées et conformes aux normes en vigueur.

Partenaire privilégié des installateurs, des bureaux d’études et des développeurs de projets solaires, Dome Solar place la sécurité, la qualité et l’accompagnement client au cœur de sa démarche. Forte de son engagement en faveur de la transition énergétique, l’entreprise contribue activement au développement du photovoltaïque en France et à l’international.

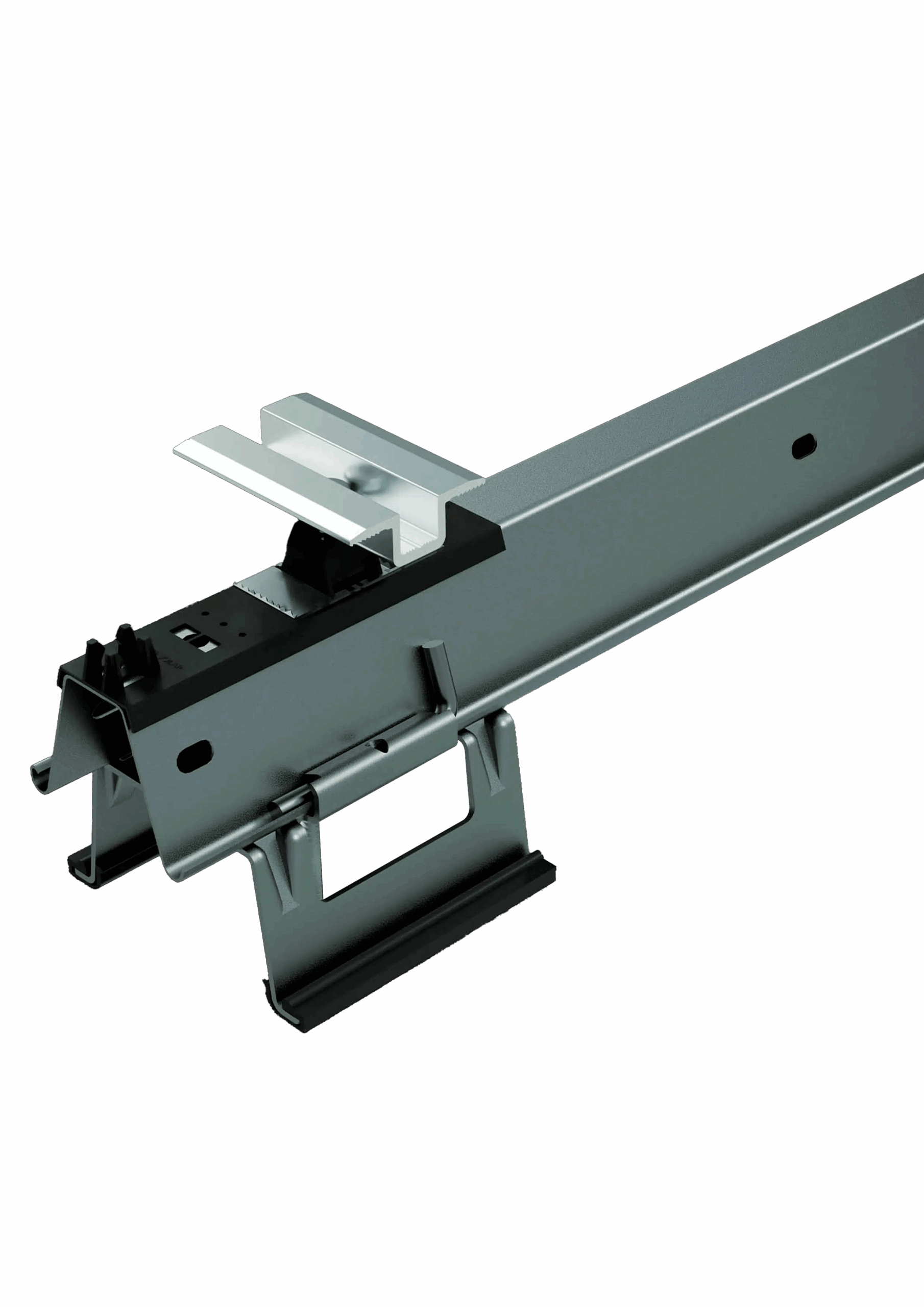

Hélios B2

Toiture neuve ou en rénovation, partielle ou complète

Compatible avec les supports de type bac acier ou panneau sandwich.

Poids du système : 3 kg/m²

Structure porteuse : charpente métallique ou bois

Rails : Acier Magnelis® S390 ZM310 avec joint d’étanchéité
EPDM intégré

Système de fixation :
- Serreurs
  en aluminium 6060 avec vis en acier cémenté
- Butées
  de calepinage en polypropylène
- Vis
  de point fixe en inox
- Griffes
  MALT en acier inoxydable
- Vis
  de fixation sur panne en acier

Ital-Solar

Toiture en neuf ou en rénovation, partielle ou complète
Compatible avec bac acier ou panneau sandwich.

Poids du système : 1 kg/m²

Structure porteuse : charpente bois ou métallique

Rails : Aluminium 6060

Système de fixation :

- Fixations universelles, incluant les griffes MALT pour modules
- Fixations extérieures de finition en aluminium 6060 et inox

Connecteurs :

- Connecteur bas de générateur en aluminium 6060
- Connecteur Terre Rail (CTR) en aluminium 6060
- Connecteur Terre Module (CTM) en aluminium 6060

Accessoires :

- Colliers passe-câble en polyamide
- Vis de fixation sur panne en acier

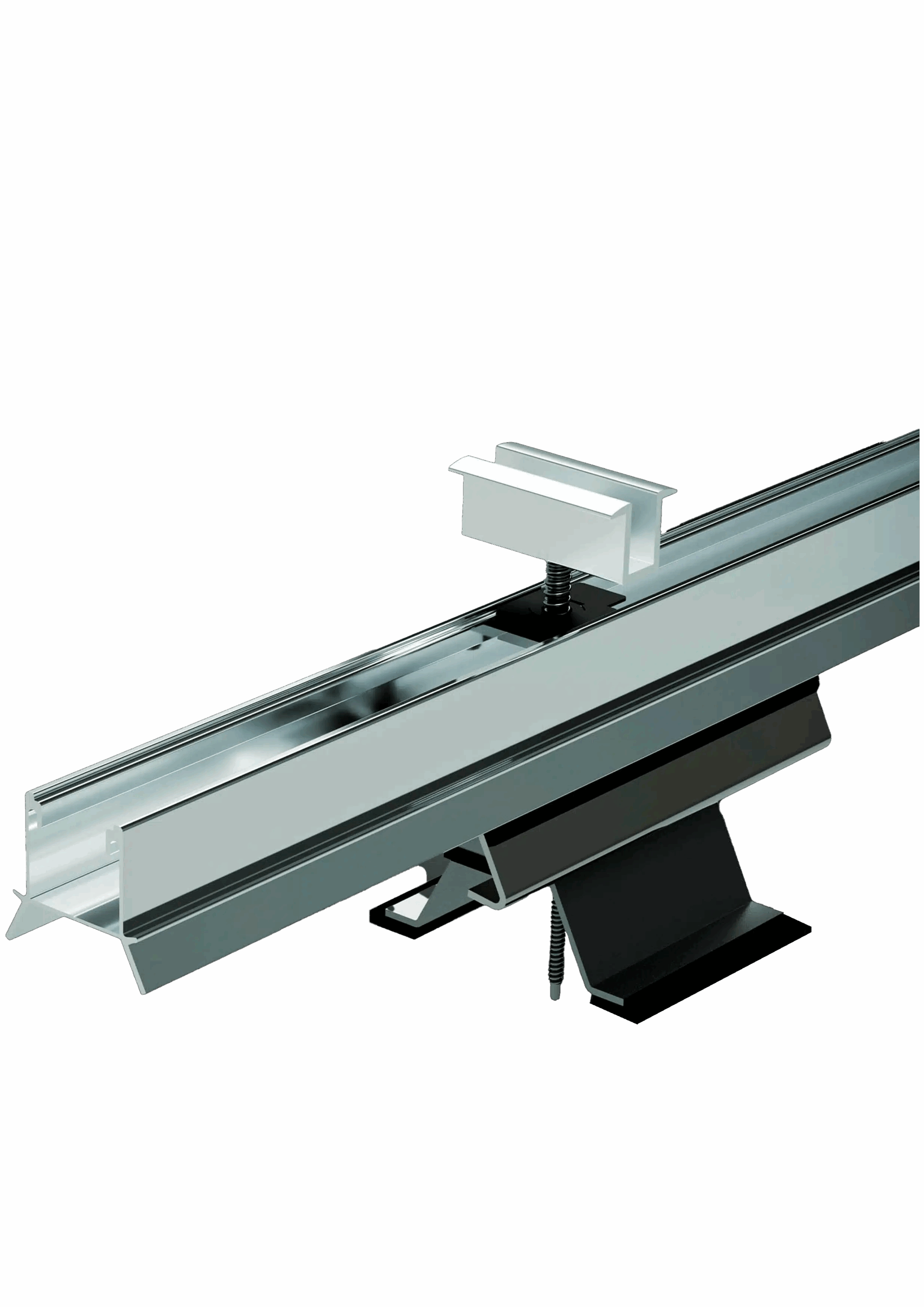

Kogysun +

Toiture neuve ou en rénovation, partielle ou complète
Compatible avec les toitures en acier standard.

Configuration des pannes :

- Entraxe de 2,30 m pour une couverture acier non isolée de 0,75 mm
- Entraxe de 1,80 m pour une couverture acier non isolée de 0,63 mm
  (Des notes de calcul peuvent être fournies pour les projets hors du champ d’application standard.)

Poids du système : 3 kg/m²

Structure porteuse : charpente bois ou métallique

Composants du système :

- Rails en aluminium
- Supports de rails en acier avec joint EPDM
- Pinces de fixation en aluminium

Option disponible : TerraGrif™ (système de mise à la terre)

Kogysun i+

Toiture neuve ou en rénovation, partielle ou totale
Compatible avec panneaux sandwich.

Poids du système : 3 kg/m²
Structure porteuse : charpente en bois ou métallique
Composants du système :
- Rails en aluminium 6060
- Supports de rail en acier Magnelis® S390 ZM310 avec joint d’étanchéité EPDM
- Serreurs en aluminium 6060
- Vis de fixation sur panne en acier
- Mise à la terre par système TerraGrif™

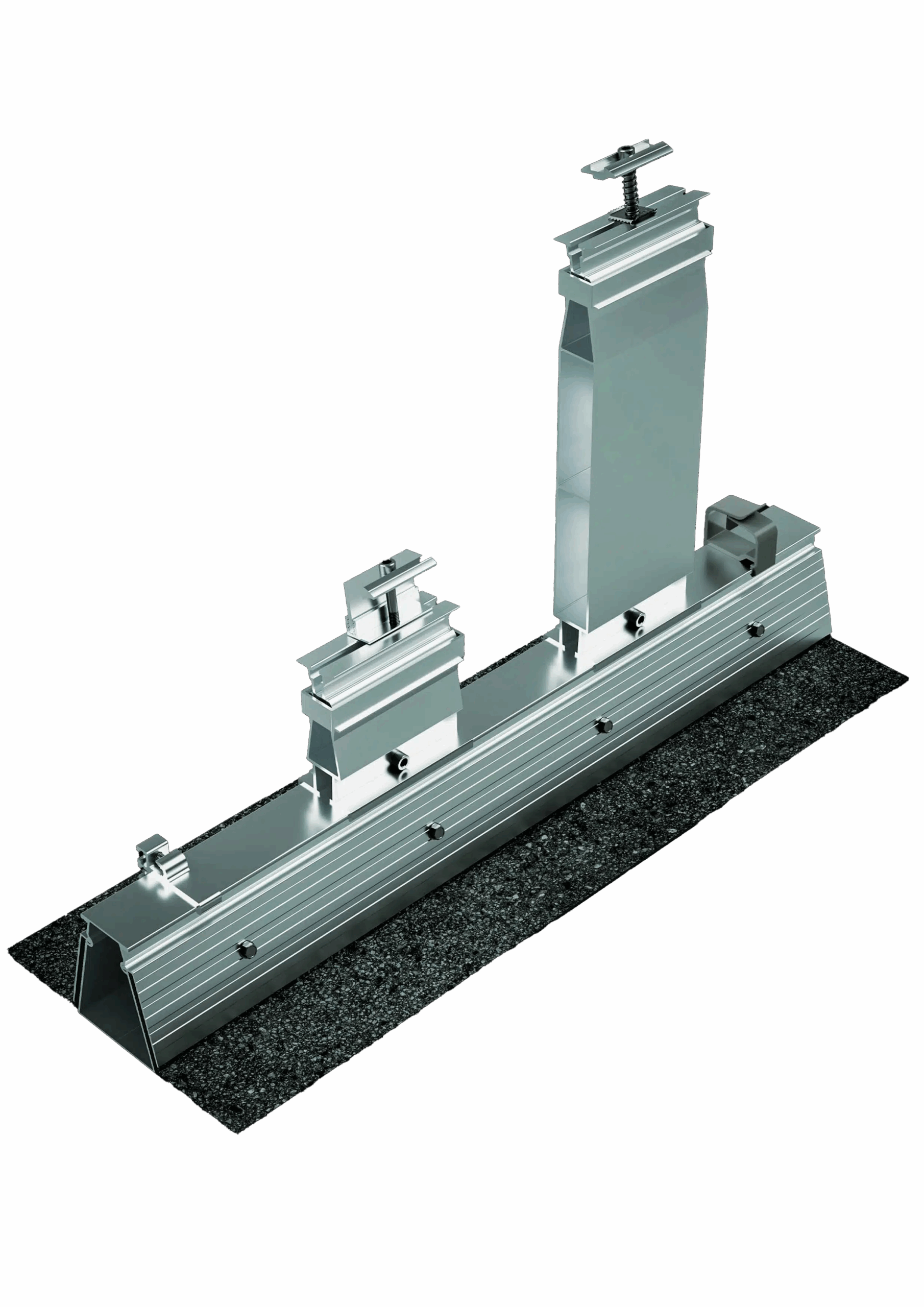

Roof-Solar Bitume Incliné

Toiture neuve, en cours de réfection ou en rénovation
Supports possibles : dalle béton, bac acier nervuré ou structure bois. Mise en œuvre d’un isolant répondant à la classe de compressibilité C. Étanchéité assurée par un complexe bitumineux.

Composants principaux :

Aluminium, inox et membrane bitumineuse de type IKO AXTER
Poids total du système : 5,50 kg/m²
Rails en aluminium de 60 cm intégrant des bandes de maintien
Éléments d’inclinaison, fixations universelles et habillages extérieurs en aluminium ou inox
Colliers passe-câble pour gestion du câblage
Connecteur de liaison équipotentielle (CTM – Connecteur Terre Module)

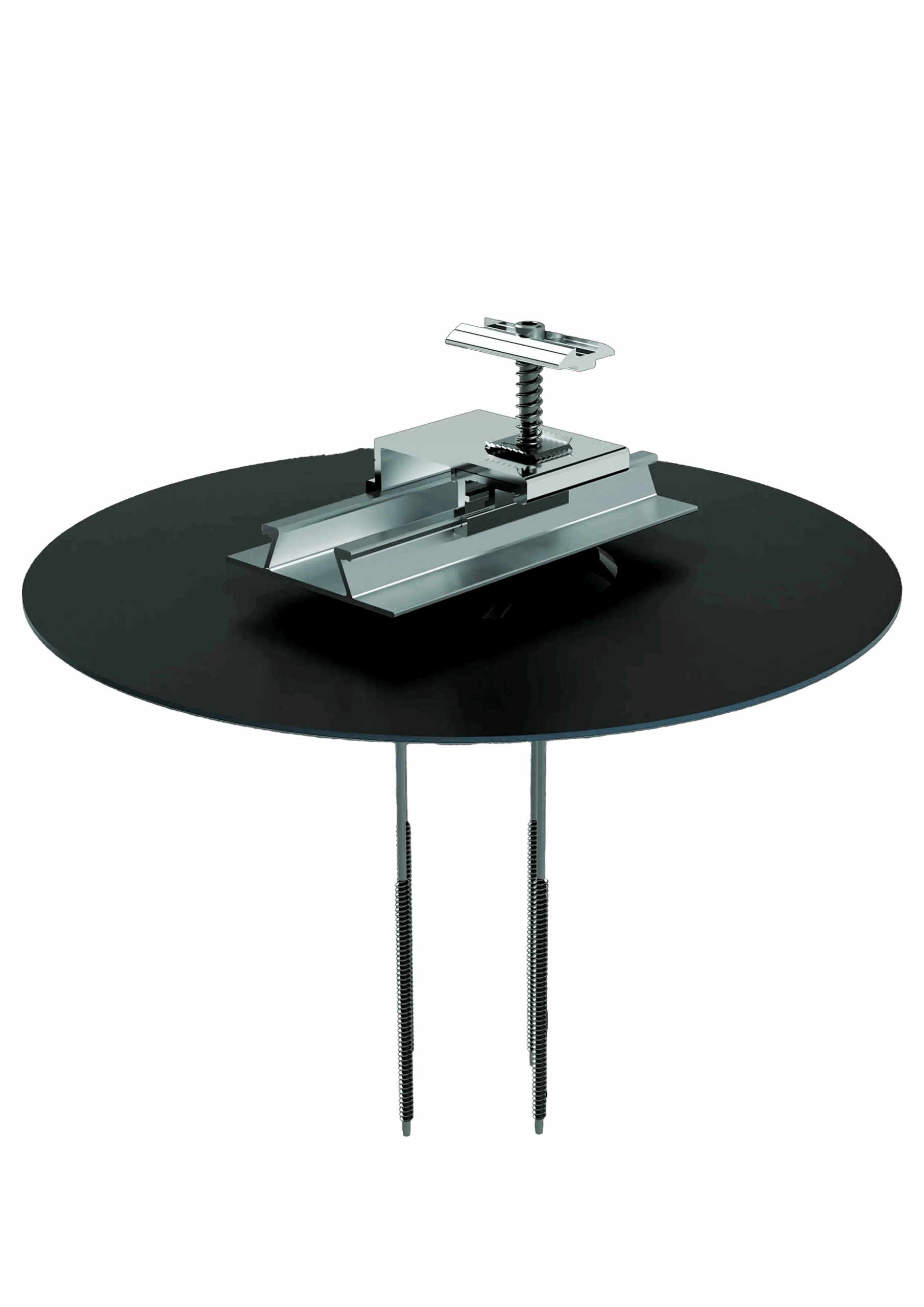

Roof-Solar EPDM

Toiture neuve, en réfection ou en rénovation
Compatible avec les supports béton, tôles acier nervurées ou charpente bois. Mise en œuvre sur isolant de compressibilité classe C, avec revêtement d’étanchéité EPDM FIRESTONE – ELEVATE RubberGard posé en adhérence totale.

Poids du système : 2 kg/m²

Structure porteuse : béton, acier nervuré ou bois

Composants du système :

Rails en aluminium pré-percés (longueur 0,15 m)
Fixations universelles en aluminium/inox
Fixations extérieures de finition aluminium/inox
Plot base et plot couvercle avec visserie associée
Connecteur bas de générateur
Connecteurs de mise à la terre :
- CTM (Connecteur Terre Module)
- CTR (Connecteur Terre Rail)
Colliers passe-câble

Les avantages

Marque française

Qualité de fabrication

Engagement environnemental

Spécialiste du photovoltaïque en toiture

Installation flexible

Légèreté et robustesse
